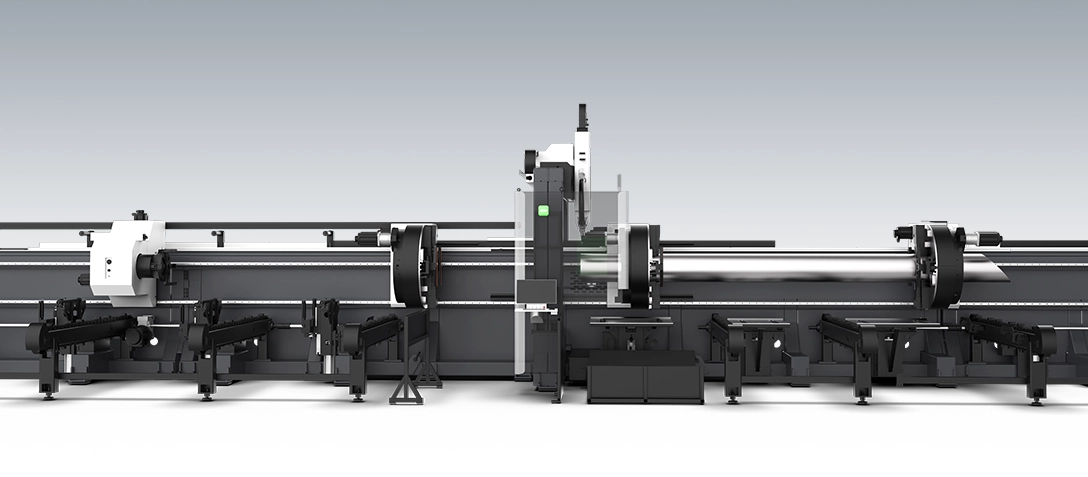

重型四卡盤光纖雷射切管機
TZ系列
產品說明
四卡盤設計
2+2 加工模式
上料下料同步、安全高效
Innovative four-chuck design, “2+2” processing mode for simultaneous loading and unloading
側掛式床身
重心低載重大
搭配多點位支撐
重管切割更稳定
Side-mounted bed structure, low center of gravity and heavy load capacity, combined with multi-point support for more stable cutting of heavy tubes

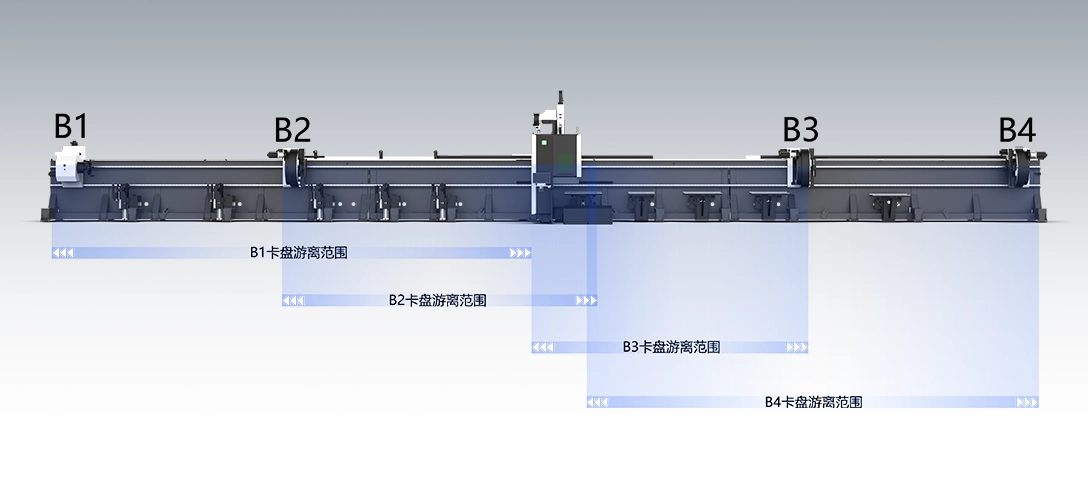

四卡盤均可移動
可實現零尾料整管加工
All four chucks are movable, enables zero-waste processing of entire tubes
6000W-20000W
最大管材長度 12500mm
夾持範圍大，切割範圍廣
切割應用範圍廣，適應多種切割工況，支援12米超長工件加工，管材加工直徑可達50-730mm。
支持角鋼、槽鋼、H型鋼、異型管等多種管材類型。

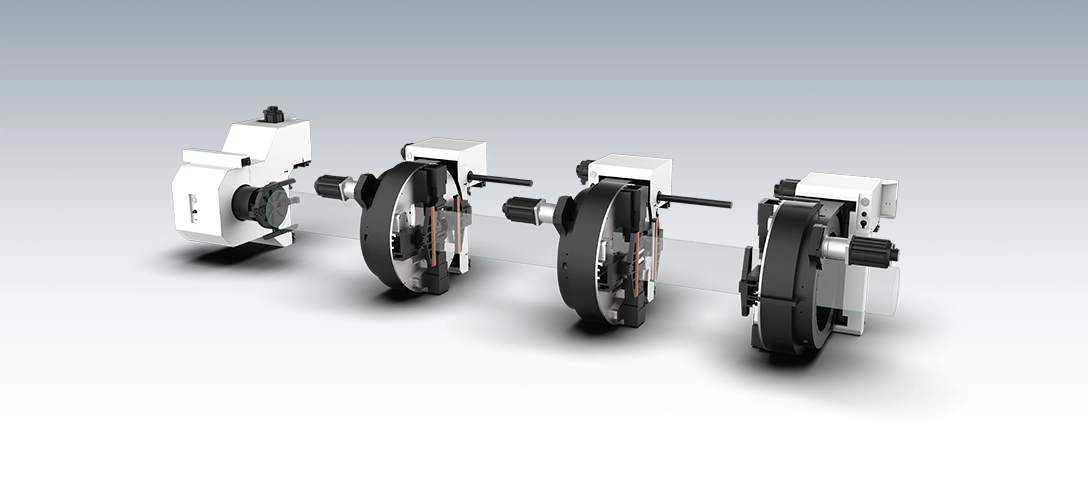

四卡全游離
夾撐分離、四卡協同，動作互不干涉，穩定性與產能雙躍升。

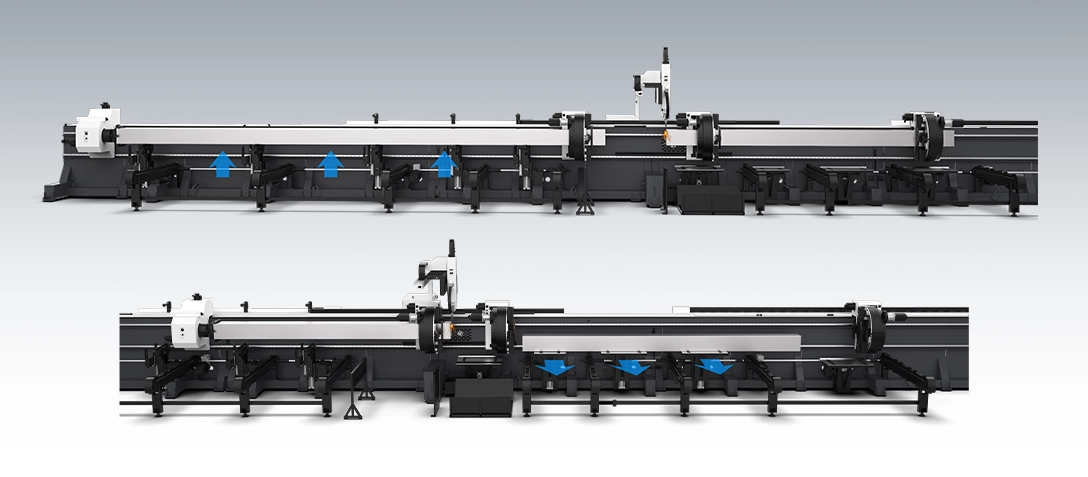

並行上下料
邊切、邊上、邊下三路同步，零等待作業，開機率與產出拉滿。
3+1精密卡盤
端部切割無限制，全密封隔絕火花熔渣，長期穩定如新。
整管切割 0尾料加工
多卡協同、整管通切到底，尾料殘餘清零。
智慧匯流排控制系統
採用高度智慧化的匯流排控制系統，設備回應快，控制精度高，資料傳輸快，可實現高度智慧柔性化切割。

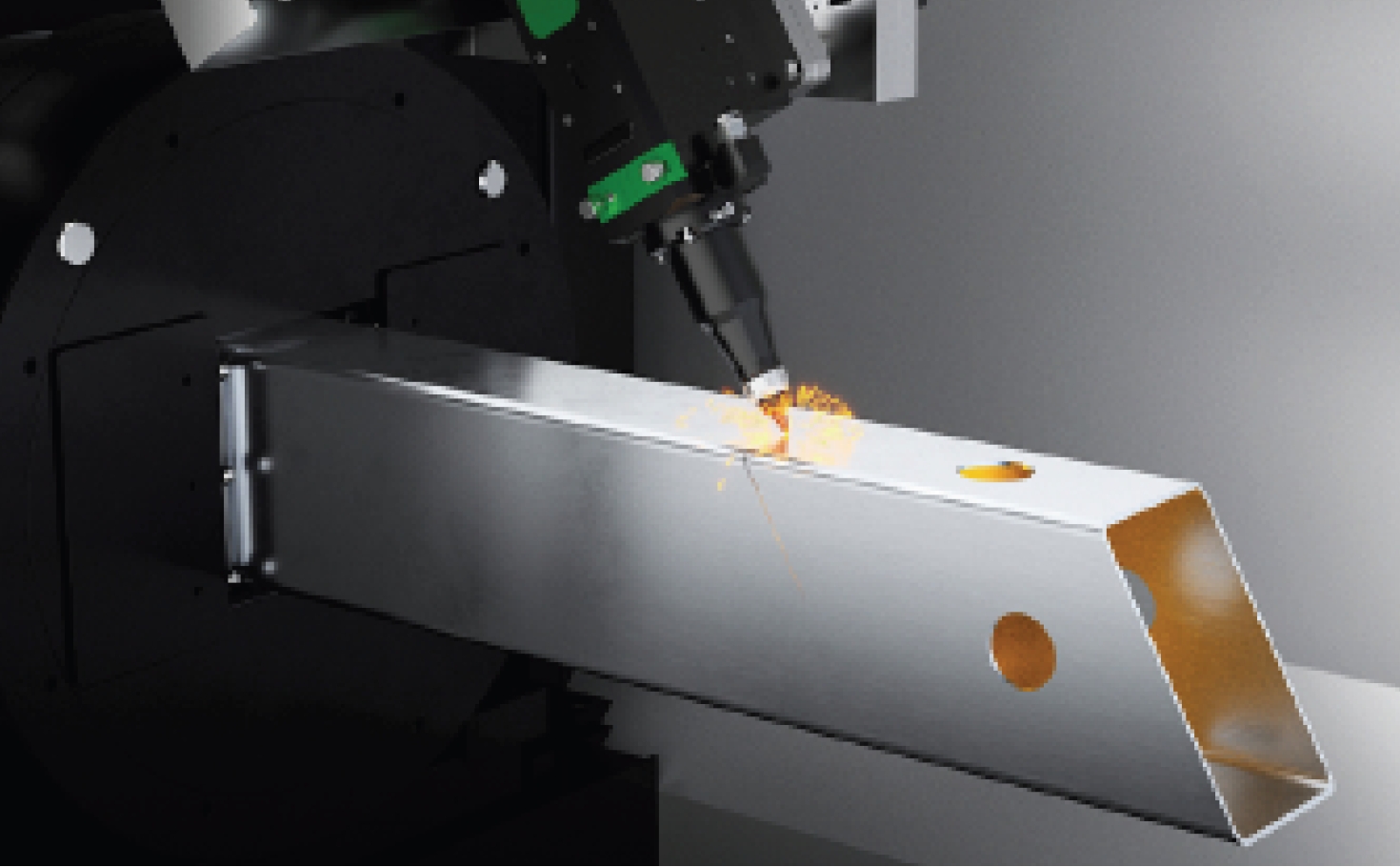

可選配坡口功能
可選配管機坡口切割功能，可實現±45°坡口切割，提供專業的管材坡口切割方案。

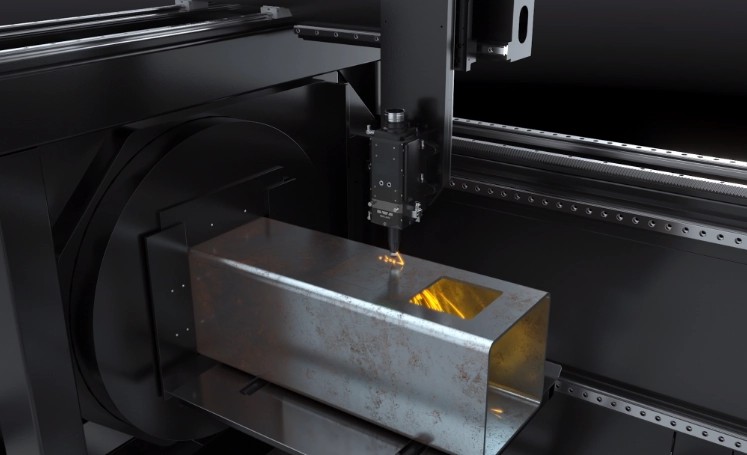

非接觸式穿孔
Non-contact Punching
整合式隨動控制
Integrated with Follow-up Control

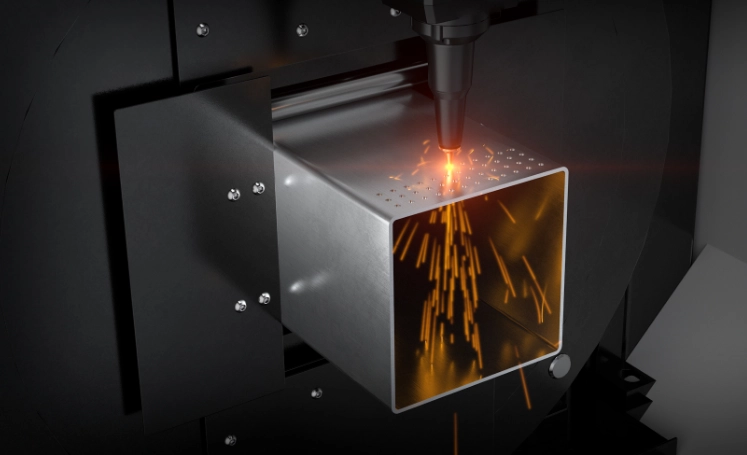

靜態切割
Static Cutting

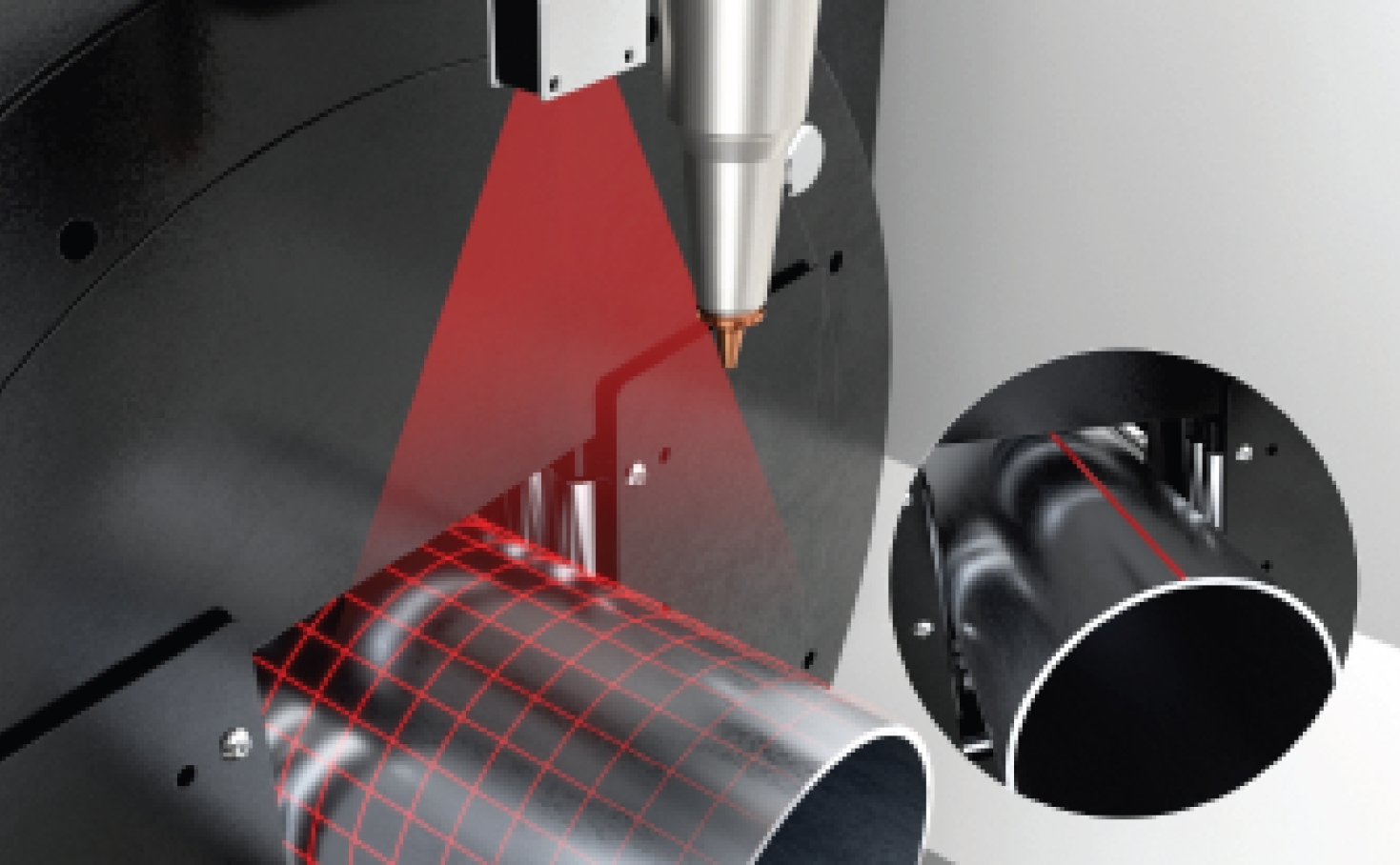

焊縫辨識
Weld Recognition

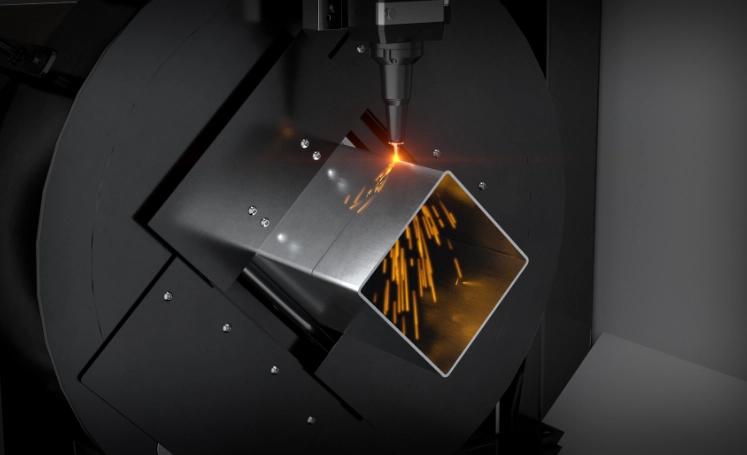

坡口切割
Bevel Cutting
技術參數
| 型號Model | TZ12055 | TZ12070 |
| 雷射功率Power | 6-20kW | |
| 最大管材長度 Max.raw Material Length |
12500mm | 12500mm |
| 圓管夾持範圍 Round Tube Diameter |
Φ40-Φ550mm | Φ50-Φ730mm |
| 方管夾持範圍 Square Tube Side Length |
□40*40-□550*550mm | □50*50-□520*520mm |
| 最大加速度Max.acceleration | 0.3G | |
左右滑動看表格切割參數
| 材質Material(mm) | 6KW | 12KW | 20KW |
| 碳鋼Carbon steel | 1-35 | 1-40 | 4-60 |
| 不銹鋼Stainless steel | 1-18 | 1-30 | 1-50 |
| 黃銅Brass | 1-16 | 1-16 | 1-20 |
| 鋁Aluminum | 1-16 | 1-30 | 1-50 |
左右滑動看表格影片介紹

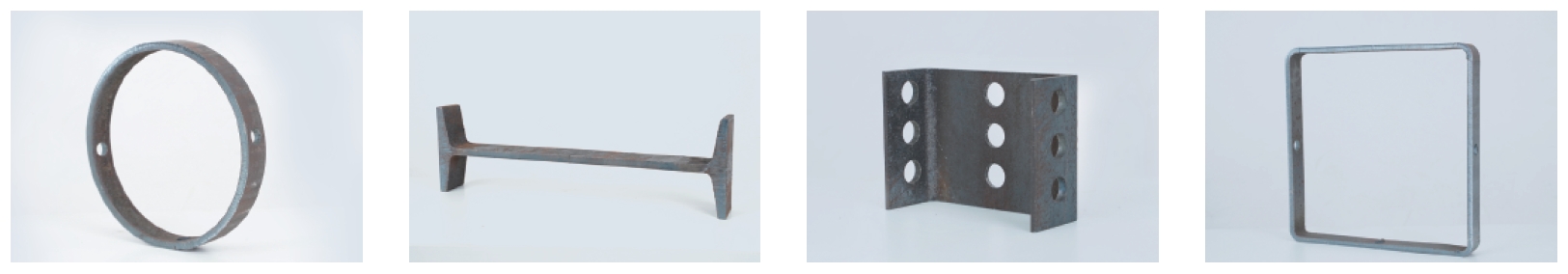

切割樣品
